产品概览：

该产品是感应加热行业工作十几年的多位工程师精心之作，其宗旨是在保证产品稳定性和可靠性的同时减少客户产品成本，提高客户产品市场竞争力，保障客户利益。功率段、频率范围和拓扑结构（全桥或半桥）可根据客户要求制作，不同功率段对应的互感器和霍尔有差异。

特性及优点：

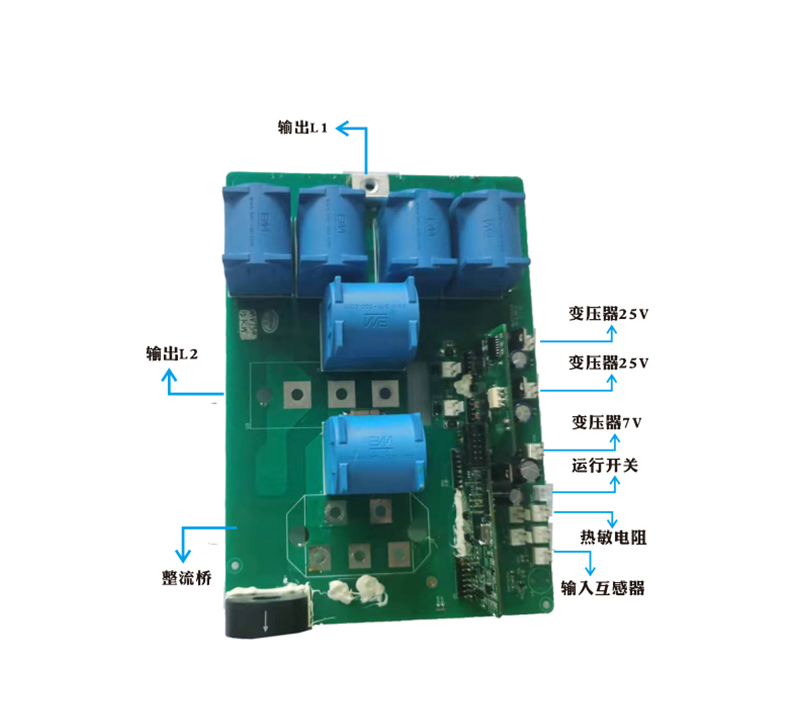

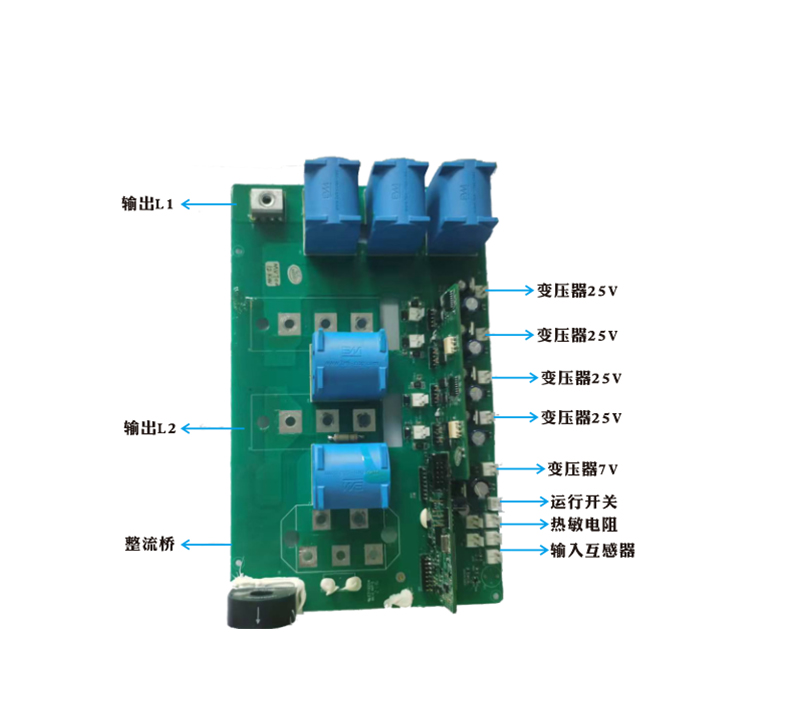

1、互感器

互感器接入V相驱动模块侧，互感器上箭头指向模块。

2、霍尔

霍尔接入正电压母线铜排上面，方向由整流桥指向模块。

3、缺相检测

需要单独购买防雷缺相检测板，使用公司配用的两PIN连接线连接电源板与缺相检测板。

4、RS485通讯

详见使用说明书。

5、端子运行

开关量控制运行接口短接，设备运行，接口断开设备停机。

6、键盘运行

P0.08设置为1，按键盘运行/停机键进行设备控制，在键盘运行模式下，端子运行功能也有效。

7、24V可控输出功能

P1.03设置为1的情况：设备运行时多功能24V输出可控接口输出24V，设备停机时多功能24V输出可控接口输出0V；

P1.03设置为3的情况：设备故障时多功能24V输出可控接口输出24V，设备无故障时多功能24V输出可控接口输出0V。

8、多功能端子输入功能

J2跳线接到PL端时：多功能端子输入接口为外部24V电源特性；当P1.01为1时，多功能端子输入接口接入24V时，设备运行，接入0V时设备停机；当P1.01为3时，多功能端子输入接口接入24V时，设备报故障，接入0V时设备故障清除。

J2跳线接到RL端时：多功能端子输入接口为短接信号特性；

当P1.01为1时，多功能端子短接时，设备运行，断开时设备停机；

当P1.01为3时，多功能端子输入接口短接时，设备报故障，断开时设备故障清除。

9、4-20MA控制功率运行

P0.09设置为3，P1.19设置为0，端子板上4-20MA跳针用跳线帽短接，4-20MA接入4-20MA接口（与温度线圈检测、0-10V共用接口），分极性。

10、0-10V控制功率运行

P0.09设置为2，P1.19设置为0，端子板上0-10V跳针用跳线帽短接，0-10V接入0-10V接口（与温度线圈检测、4-20MA共用接口），分极性。

11、线圈温度保护功能（100K/25℃NTC热敏电阻）

P0.09设置为0，P1.19设置为1，P1.20设置温度保护值，端子板上LineHeat跳针用跳线帽短接，100KNTC热敏电阻接入温度线圈检测接口（与0-10V、4-20MA共用接口），不分极性。

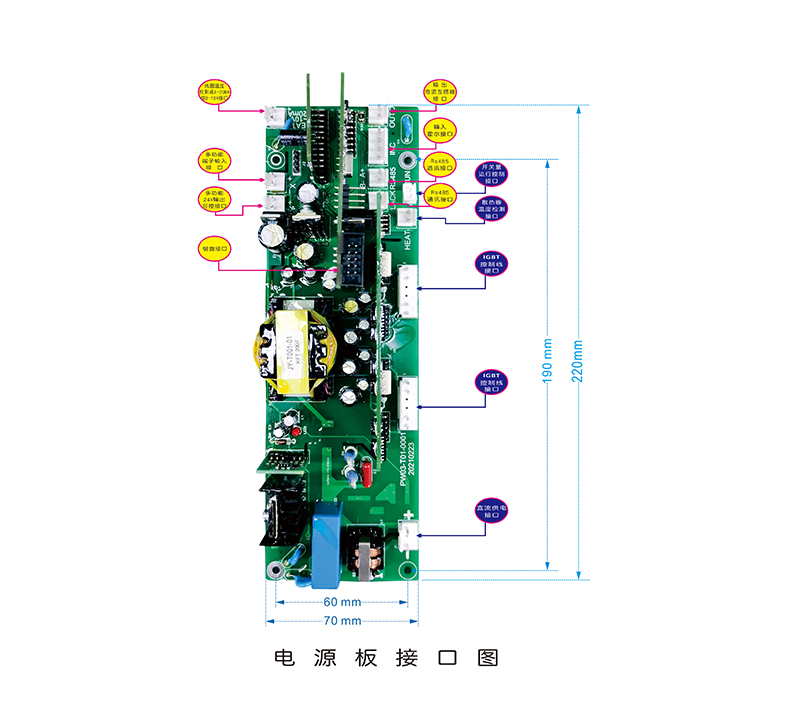

12、控制板上指示灯解析

控制板指示灯长亮：设备停机状态

控制板指示灯1S闪烁一次：设备运行状态

控制板指示灯1S闪烁四次：设备故障状态

 规格型号：
